Mocowanie paneli fotowoltaicznych to jeden z kluczowych etapów montażu instalacji fotowoltaicznej. Odpowiedni system mocowania zapewnia trwałość oraz prawidłowe działanie instalacji, a także minimalizuje ryzyko uszkodzeń. W zależności od rodzaju pokrycia dachowego różne systemy mocowań będą stosowane na dachach skośnych, płaskich, a także na gruncie.

Mocowanie paneli fotowoltaicznych na dachach skośnych

W przypadku dachów skośnych, system mocowania zależy od rodzaju pokrycia dachowego. Na dachach pokrytych dachówką ceramiczną lub cementową stosuje się haki montażowe, które umożliwiają zamocowanie specjalnych szyn bez konieczności ingerencji w pokrycie dachowe. Haki te są przymocowane do konstrukcji dachowej, a do nich montuje się moduły fotowoltaiczne. Dzięki temu unikamy bezpośredniego wiercenia w pokryciu dachowym.

W przypadku dachów pokrytych blachodachówką stosuje się system mocowania z użyciem śrub dwugwintowych, zwanych również szpilkami fotowoltaicznymi. Śruby te są wkręcane do krokwi konstrukcji dachowej, a do nich mocuje się profile, do których przymocowane są moduły fotowoltaiczne. Na dachach z blachy trapezowej konieczne jest wykonanie odwiertów w konstrukcji dachowej, co wymaga precyzyjnego uszczelnienia otworów.

Konstrukcje fotowoltaiczne na dachach skośnych

Panele fotowoltaiczne nie są montowane bezpośrednio do dachu. W przypadku odpowiedniego nachylenia dachu, panele PV mogą być montowane równolegle do powierzchni dachu. Do montażu paneli używa się szyn montażowych, najczęściej wykonanych z wysokiej jakości aluminium, które charakteryzują się dużą wytrzymałością oraz lekkością. Szyny montażowe zapewniają stabilność konstrukcji i odporność na trudne warunki atmosferyczne. Często wzmacnia się je dodatkiem metali takich jak miedź lub żelazo, aby zwiększyć ich trwałość.

Systemy mocowania paneli fotowoltaicznych na dachach płaskich

Na dachach płaskich stosuje się zupełnie inne systemy mocowań niż na dachach skośnych. W przypadku dachów płaskich konstrukcje fotowoltaiczne są montowane na specjalnych systemów konstrukcyjnych, które umożliwiają ustawienie paneli pod odpowiednim kątem. Stelaże te są najczęściej wykonane z aluminium lub stali nierdzewnej i zapewniają odpowiednią stabilność oraz wytrzymałość konstrukcji. Na dachach płaskich stosuje się kilka typów systemów mocowania paneli fotowoltaicznych. Poniżej przedstawiamy najpopularniejsze z nich:

Systemy przykręcane do powierzchni dachu

Jednym z najprostszych systemów są konstrukcje, które bezpośrednio przykręca się do powierzchni dachu. Montaż odbywa się za pomocą specjalnych śrub, wkrętów lub szpilek, które wkręca się w powierzchnię dachu. Tego typu systemy wymagają precyzyjnego uszczelnienia, aby zapobiec przeciekaniu w miejscach mocowań.

Systemy balastowe

Systemy balastowe nie wymagają bezpośredniej ingerencji w powierzchnię dachu, co jest ich największą zaletą. Stabilizowane są zazwyczaj za pomocą bloczków lub płyt betonowych, które działają jako obciążniki. Alternatywą dla ciężkich betonowych płyt są zbiorniki z cieczą, najczęściej wodą z glikolem, który zapobiega zamarzaniu. Choć ten system minimalizuje ryzyko uszkodzenia pokrycia dachowego, może być trudniejszy do zamontowania ze względu na swoją masę.

Systemy samonośne

Systemy samonośne cechują się wyższą aerodynamiką i wymagają mniejszej ilości dociążeń. Dociążenia są potrzebne jedynie na obrzeżach konstrukcji, co upraszcza montaż.

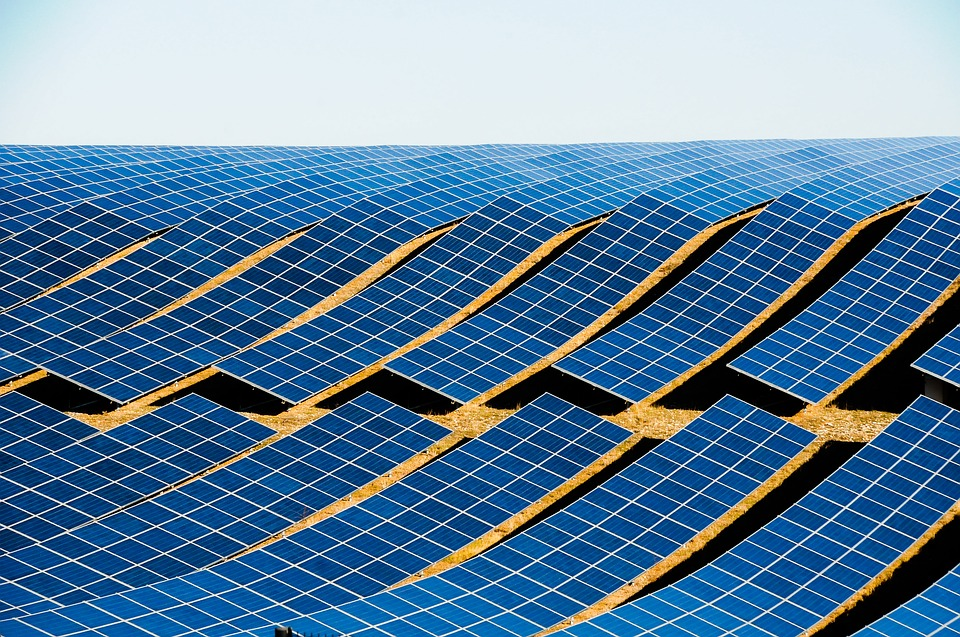

Mocowanie paneli fotowoltaicznych na gruncie

Możemy wyróżnić kilka typów konstrukcji montażowych:

Systemy wbijane i wkręcane

Systemy wbijane montuje się za pomocą specjalnego kafara, który wbija pionowe pale w ziemię. Z kolei systemy wkręcane wykorzystują śruby wkręcane w grunt. Oba te rozwiązania zapewniają solidne i trwałe mocowanie paneli fotowoltaicznych.

Systemy mocowane do fundamentów

Konstrukcje montowane na fundamentach betonowych znajdują zastosowanie wszędzie tam, gdzie specyfika gruntu uniemożliwia skuteczne wbicie słupów. Grunty sypki, grunty niestabilne, grunty podmokłe lub grunty o niejednolitej strukturze to obszary, w których systemy mocowane do fundamentów betonowych sprawdzają się dużo lepiej niż konstrukcje kafarowane. Betonowe fundamenty zapewniają stabilność i odporność na trudne warunki atmosferyczne. W tym systemie słupy mocowane są do płyt betonowych lub specjalnie w tym celu odlewanych podstaw betonowych.

Systemy dociążane na gruncie

Podobnie jak na dachach płaskich, systemy dociążane na gruncie stabilizuje się za pomocą betonowych bloków. Dzięki temu nie ma potrzeby stałego umiejscawiania konstrukcji w ziemi, co może być korzystne w niektórych warunkach.

Materiały stosowane w konstrukcjach fotowoltaicznych

Do budowy konstrukcji fotowoltaicznych najczęściej wykorzystuje się stal nierdzewną i aluminium. Materiały te charakteryzują się wysoką odpornością na korozję i trudne warunki atmosferyczne, co jest kluczowe dla długoterminowej trwałości instalacji. Aluminium jest lekkie, co ułatwia montaż, natomiast stal nierdzewna zapewnia wysoką wytrzymałość mechaniczną.
